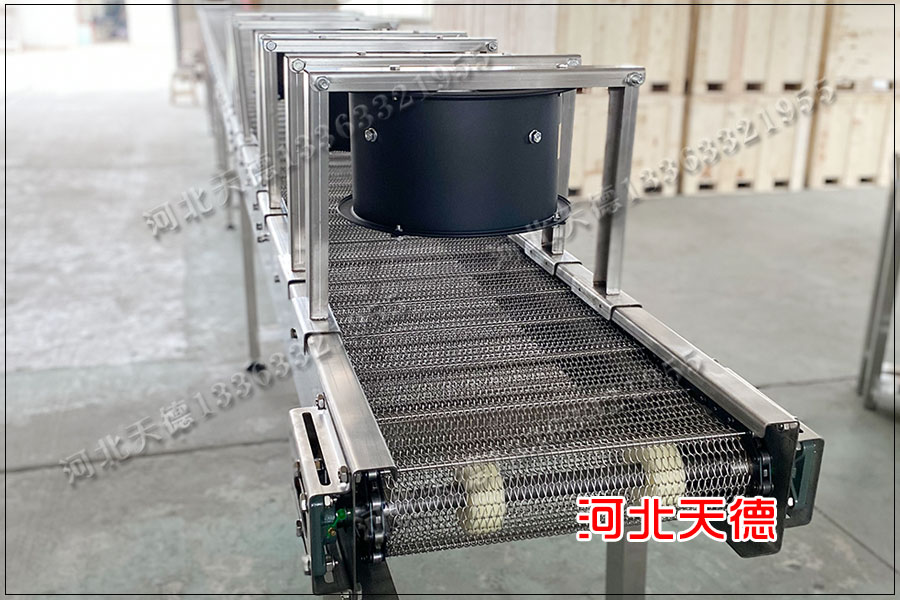

金屬網帶輸送機傳動軸的設計

點擊數：10702023-06-28 12:41:22　來源: 河北天德絲網制品有限公司

軸的結構設計：軸的結構設計時,既要滿足強度的要求,又要保證軸上零件的定位,固定和裝配方便,并有良好的加工工藝性,所以軸的結構一般都做成階梯形。

階梯軸的徑向尺寸的變化是根據軸上零件的受力情況，安裝，固定及對表面粗糙度，加工精度等要求而定的。

階梯軸軸向尺寸則根據軸上零件的位置，配合長度及支撐結構確定，軸結構和具體尺寸可按下列方法確定:

軸的徑向尺寸 當直徑變化處的端面是為了固定軸上的零件或承受軸向力時,則直徑變化要 大些,一般取(6～8)㎜。

軸表面需要精加工,磨削時要有退刀槽。

軸的軸向尺寸 軸上安裝傳動零件的軸長度是又所裝零件的輪轂寬度決定的,而輪轂寬度一般都是和軸的直徑有關,確定了直徑,可確定輪轂寬度。
